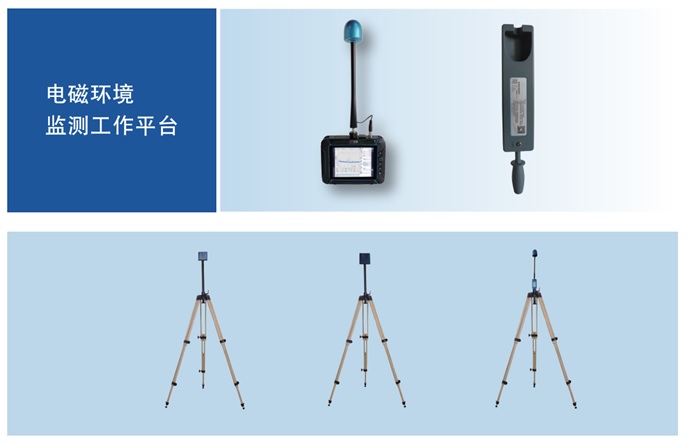

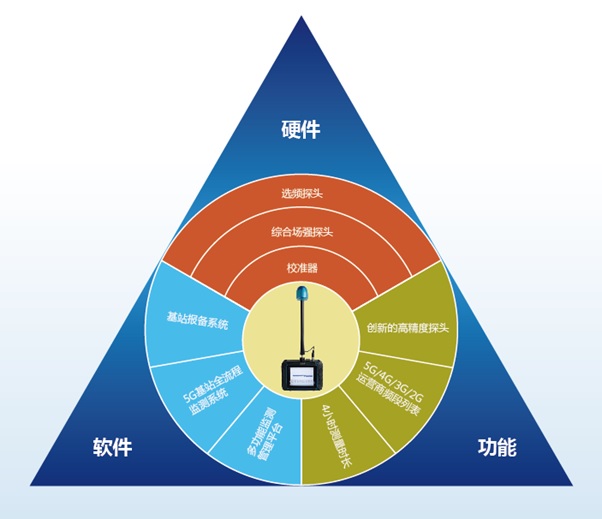

OS-4P選頻式電磁輻射監測儀是創新的平臺化跨代產品，在選頻測量為主的基礎上，可連接綜合場強測量探頭，具有完善的測量性能和功能、以及可靠的質量保證，同時，儀器具有更快的測量速度，更小的重量和尺寸，貼合《5G移動通信基站電磁輻射環境監測方法》HJ1151-2020要求和提供流暢的用戶使用體驗。
OS-4P選頻式電磁輻射監測儀綜合《5G移動通信基站電磁輻射環境監測方法》HJ1151-2020和當前國家相關電磁環境監測標準，基于CMA質量管控要素，開發的全流程智能監測和數據管理軟件，極大的簡化測量過程提高用戶監測效率。
同時，OS-4P選頻式電磁輻射監測儀配備了頻率為3.5GHz的現場射頻校準器STT-CAL-RF2專用于5G頻段電磁場現場校準，使現場測量數據質量可靠且有保障。
適用標準
OS-4P選頻式電磁輻射監測儀滿足以下標準：

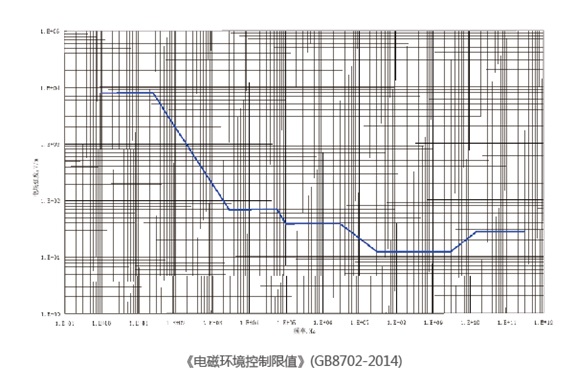

? 《電磁環境控制限值》(GB8702-2014)
? 《輻射環境保護管理導則電磁輻射監測儀器和方法》（HJ/T 10.2-1996）
? 《交流輸變電工程電磁環境監測方法》（HJ 681-2013）
? 《移動通信基站電磁輻射環境監測方法》（HJ972-2018）
? 《5G移動通信基站電磁輻射環境監測方法（試行）》（HJ1151 -2020）
? 《工作場所物理因素測量 第3部分：1Hz～100kHz電場和磁場》（GBZ/T189.3-2018）
? 《電磁輻射暴露限值和測量方法》（GJB5313A-2017）
? 《限制電磁場暴露的導則（100kHz-300GHz）》（ICNIRP2020導則）
? 《限制時變電場和磁場暴露的導則（1Hz~100kHz）》（ICNIRP2010導則）
? 《用于人體暴露評估的移動通信基站射頻場強、功率密度和比吸收率的測量》（IEC62232-2017）
? 《關于人體電磁暴露的直流磁場、1Hz～100kHz交流電場和交流磁場的測量-第一部分：測量儀器的要求》（IEC61786-1-2013）
? 《Measurement of radio frequency electromagnetic fields to determine compliance with human exposure limits when a base station put into service》（ITU-T K.100-201907）
? 《中波廣播發射臺電磁輻射環境監測方法》（HJ1136-2020）
? 《投入運營基站的射頻電磁場測量及其人體暴露限值符合性判定》（YD/T3731-2020）
OS-4P選頻式電磁輻射監測儀主要有四種模式可供選擇：

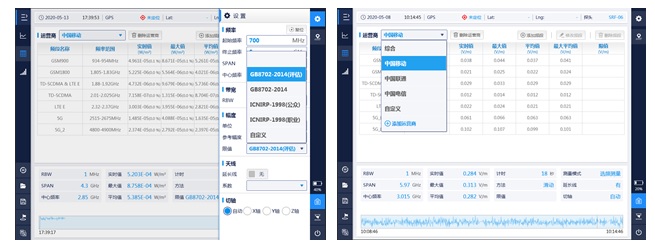

頻譜分析模式
頻譜分析模式用于對空間中電磁環境頻譜狀況進行測量，該模式下可以自動識別選頻探頭的天線系數，任意設置探頭頻段范圍內的起始和終止頻率，可以對頻譜中任意頻段進行積分計算；自動識別******值頻點，可標記頻譜內任意頻點的信息，選擇不同的電磁控制限值曲線，得到標記頻點與限值的百分比；可以同時畫出******值、實時值、平均值等曲線，并對不同曲線進行積分；可以保存1-3600秒的全部頻譜數據，支持自動回放所有頻譜數據，支持對數據進行二次計算處理，可將任意時刻頻譜的數據保存為文本或EXCEL格式。
選頻測量模式
選頻測量模式用于對已知工作頻段的信號的快速測量，該模式下可直接完成多個已知頻段的積分計算，得到各頻段的積分值，選擇不同的電磁控制限值曲線，可以得到該頻段的積分值與限值的百分比；該模式內置移動、聯通、電信運營商的各個工作頻段，并且可以得到各個運營商總的積分值和限值百分比；可以任意添加若干個自定義的列表，每個列表亦可以增加若干個頻段，用戶可隨意選擇列表進行測量。
信號分析模式
信號分析模式可以將選頻儀主機當做頻譜儀使用，在該模式下主機射頻接口可以接其它類型天線，可在100kHz-6GHz頻段內設置任意頻段測量信號電平，通過設置不同的RBW、參考電平等參數，對信號進行頻譜分析。
雷達測量模式
雷達測量模式專門為雷達電磁輻射測量而設計，推出了9KHz~20GHz測量主機OS-4P Pro、30MHz~6GHz的三軸向電場天線SRF-06和6GHz~18GHz的SRF-18單軸向電場天線，常見的民用雷達頻率實現基本覆蓋，快速的捕捉納秒級別雷達信號，支持測量連續波雷達和脈沖雷達，得到雷達信號的峰值和方均根值，******值和平均值，支持對雷達信號進行時域分析和頻域分析，從中可了解雷達脈沖的幅度、脈寬、周期與重復頻率。
? 5G移動通信基站電磁輻射環境監測
? 5G、4G、3G、2G共址移動通信基站的電磁輻射環境監測；
? 空中交通管制雷達、場面監視雷達和氣象雷達及其他雷達的電磁輻射監測；
? 導航臺、衛星地球站、數字微波接收站等的射頻電磁場監測；
? 長波、中波、短波、超短波等廣播電視發射設施中短波及射頻電磁場監測；
? 高頻感應爐、烘干設備、微波爐、微波理療、核磁共振等工科醫設備電磁泄漏監測；
? 交流輸變電工程、家用電器、車輛、軌道交通等場所低頻電磁場監測；
? 工作場所1Hz-100kHz電磁場、高頻、超高頻、微波電磁曝露職業衛生檢測；
? 電磁環境質量及安全評估；
? 國防電子對抗電磁曝露測量及安全評估。
主要特征
? 創新的高精度小尺寸選頻探頭，更精準的空間定位；
? 1Hz-18GHz 低頻電磁場、中短波電磁場、射頻電磁場多探頭組合選頻測量儀器；
? 可接入1Hz-60GHz多種綜合場強測量探頭；
? 配套便攜式3.5GHz射頻電磁場校準器；
? 小巧輕便，易于現場測量使用；
? 針對戶外便攜式測量應用的8英寸彩色液晶觸控屏、快捷按鍵等外觀結構設計；
? 1Hz-18GHz根據GB8702-2014標準限值及方法的電磁場曝露安全評估；
? 準確貼合《5G移動通信基站電磁輻射環境監測方法》HJ1151-2020的技術要求；
? 內置各移動通信運營商5G、4G、3G、2G基站及廣播電視選頻測量，支持任意頻段積分，支持自定義編輯選頻測量列表；
? 全流程設計”檢測管理方案，全流程智能管理系統（可選），無縫接入輻射環境監測管理平臺，支持監測數據頻譜圖及報告無線上傳輻射環境監測管理平臺；
? 內置GPS 定位，便于監測過程管理；
? 便捷的軟件操作界面，一鍵測量，一鍵保存，自動優化測量設置；
? 實時值、平均值、******值、測量值隨時間曲線、選頻場強、頻譜曲線等數據模式；
? 更快的測量速度， 30MHz-6GHz全頻段全向測量≤250ms(@RBW=300kHz)；
? 通過中國計量院（證書編號：CLzx2021-10306）、泰爾實驗室（編號：CTTLJL2020-B20X08883）、華南計量院（證書編號：WWD202100302）計量校準，通過電磁兼容射頻電磁場輻射抗擾度測試（證書編號：No.020-WDC21010）（如有需要相關證書可向森馥科技客服索取）；
? 覆蓋氣象雷達，空中交通管制雷達，場面監視雷達工作頻段，時域測量快速捕捉雷達脈沖信號。
OS-4選頻分析儀軟件V1.0 | |
操作模式 | 頻譜分析模式 選頻測量模式 信號分析模式 雷達測量模式 |
操作系統 | 支持Windows平臺 |
光標 | 支持光標，peak值 |
測量結果 | 功率密度、電場強度、磁場強度，電場頻譜曲線，磁場頻譜曲線，功率密度頻譜曲線 |
錄制及回放 | 監測頻譜錄制及回放功能，可展示任意時間點存儲的頻譜 |
積分功能 | 滾輪及手動拖動光標設置積分上下限，積分計算場強值 |
標準限值 | 內置GB8702-2014限值，100kHz-6GHz |
選頻測量列表 | 內置移動、聯通、電信的5G、4G、3G、2G基站頻段選頻測量列表，中波廣播、短波廣播、FM廣播、VHF電視、UHF電視的選頻測量列表，支持用戶自定義測量列表 |
天線接入 | 自動識別選配天線并導入天線因子，支持用戶自用天線接入及導入天線因子 |
操作語言 | 支持簡體中文、繁體中文、英語 |
數據導入導出 | 支持頻譜、數據、配置文件及圖片的導入和導出 |
平臺接入 | 支持接入各省及生態環境部輻射監測管理平臺 |
5G測量 | 6分鐘平均值測量，支持滑動平均和測量完畢保持 |
天線因子 | 用于顯示場強單位測量結果，可根據校準結果進行修改；并可創建和保存別的廠家和類型天線的天線因子，可點擊選擇使用 |
延長線插入損耗 | 用于補償測試時延長線對于功率電平的損耗，已保存在主機軟件中 |
單位 | μW/cm2，W/m2，V/m，A/m，dBm，dBμV，dBμV/m |
各向同性測量 | 默認三軸自動測量模式，內部依次切換三個軸向，自動計算得到綜合值；亦可選擇單軸測量，僅使用單軸進行測試 |
限值功能 | 可輸入任意限值，超過限值會自動提示 |
暫停功能 | 點擊暫停按鈕，圖表顯示會被鎖定，但是后臺會繼續測量 |
結果存儲 | 可自定義保存位置，保存時同時保存數據列表（記事本文件）和頻譜圖截圖（圖片文件）兩個文件 |
結果瀏覽 | 可以直接在軟件中瀏覽記事本文件，重現保存的頻譜圖，并可以繼續對該頻譜圖進行標記、積分運算等操作 |
測量設置 | 可根據不同需求，在主機軟件中手動配置各種設置參數 |
存儲 | 支持頻譜、數據存儲、支持配置文件存儲、支持截圖存儲 |
數據上傳 | 主機通過無線網卡、USB轉有線上網等設備，即可連接互聯網，對數據進行上傳 |
數據傳輸 | 可直接用U盤讀取保存的數據 |
無線功能 | 內置WIFI無線通信模塊 |
衛星定位 | 內置衛星定位模塊，（在戶外空曠地區）自動衛星定位 |
PC端數據軟件 | 選配，支持Windows平臺，用于讀取瀏覽和分析處理選頻分析儀保存的數據文件，包括但不僅限于標記、積分、更改測量單位等，實現測量數據的重放和溯源，方便出具檢測報告。 |
中短波電磁場測量軟件（選配） | |
頻率范圍 | 9kHz～30MHz |
操作系統 | 支持Windows平臺，OS-4P主機 |
頻譜分析 | FFT頻譜分析，電場和磁場頻譜曲線 |
光標 | 支持光標，PEAK值，支持不少于5個光標 |
時域曲線 | 顯示測量值隨時間變化曲線 |
積分功能 | 拖動光標設置積分上下限，積分計算場強值 |
標準限值 | 內置GB8702-2014、ICNIRP限值 |
測量結果 | 中短波電場強度，中短波磁場強度，電場頻譜曲線、磁場頻譜曲線 |
操作語言 | 支持簡體中文 |
存儲 | 支持頻譜、數據存儲、支持截圖存儲 |
數據導出 | 支持頻譜、數據導出 |
低頻電磁場測量軟件（選配） | |
頻率范圍 | 1Hz～400kHz |
操作系統 | 支持Windows平臺 |
頻譜分析 | FFT頻譜分析，電場和磁場頻譜曲線 |
光標 | 支持光標，peak值，支持不少于5個光標， |
時域曲線 | 顯示測量值隨時間變化曲線 |
積分功能 | 拖動光標設置積分上下限，積分計算場強值 |
標準限值 | 內置GB8702-2014限值 |
測量結果 | 工頻電場強度，工頻磁場強度，電場頻譜曲線、磁場頻譜曲線 |
三軸向測量 | 支持3個軸向的電場和3個軸向的磁場獨立測量 |
操作語言 | 支持簡體中文 |
存儲 | 支持頻譜、數據存儲、支持截圖存儲 |
數據導出 | 支持頻譜、數據導出 |
寬帶射頻電磁場測量軟件（選配） | |
頻率范圍 | 100Hz～60GHz |
操作系統 | 支持Windows平臺，OS-4P主機 |
操作模式 | 射頻場強 |
時域曲線 | 顯示測量值隨時間變化曲線 |
測量結果 | 電場強度、磁場強度、功率密度 |
三軸向測量 | 支持3個軸向的電場或磁場 |
操作語言 | 支持簡體中文 |
存儲 | 支持數據存儲、支持截圖存儲 |
數據導出 | 支持數據導出 |
?2 主機OS-4P
射頻參數 | ||||
頻率 | 頻率范圍 | OS-4P | OS-4P Adv | OS-4P Pro |
9kHz～6GHz | 9kHz～9.5GHz | 9kHz～20GHz | ||
頻率誤差 | ＜被測頻率的10-4數量級 | |||
內部基準（10MHz） | 老化率：<1ppm/年 | |||
溫漂：<1ppm/℃ | ||||
分辨率帶寬（RBW） | 范圍 | 1Hz～10MHz（以1,2,3,5為步進） | ||
檢波方式 | RMS、峰值 | |||
幅度 | 顯示范圍 | DANL～+23dBm（>30MHz） DANL～+10dBm（100kHz～30MHz） | ||
絕對電平精度 | ±1.5dB | |||
射頻輸入 | 接口類型 | N型母頭，50Ω | ||
******安全輸入電平 | +23dBm（平均連續功率,＞30MHz） | |||
******直流輸入電壓 | 12VDC | |||
輸入衰減器范圍 | 0至30dB，1dB步進 | |||
1dB壓縮點 | +10dBm | |||
天線數據接口 | 多芯航空插頭，控制三軸全向天線，自動識別天線并獲取天線的天線因子 | |||
頻譜分析模式 | |
測量原理 | 頻譜分析 |
測量值類型 | 實時值：顯示當前的測量結果 ******值：******值保持模式 平均值：滑動平均值或定時平均值可選 |
限值功能 | 內置GB8702-2014、ICNIRP2020公眾、ICNIRP2020職業、ICNIRP2010公眾、ICNIRP2010職業等限值，支持自定義安全限值，超過限值會提示，能夠給出頻點場強值（或功率密度值）與限值的百分比 |
標記功能 | 自動顯示******值頻點和場強 可手動輸入標記頻點 標記信息在頻譜圖下方數據顯示欄顯示 |
積分功能 | 可對頻譜圖上任意頻點之間的場強值進行積分計算，能夠同時給出實時值、******值、平均值三條曲線的積分值 |
噪聲抑制 | 在積分功能開啟時，可設置噪聲抑制功能，獲取動態噪底，可手動設置信噪比，動態濾除噪聲影響 |
幅度設置 | 可設置參考幅度1V/m、10 V/m、30 V/m 、100 V/m、1000 V/m，不同參考幅度對應的噪聲底度不同，參考幅度越大，噪聲底度越高，測量靈敏度越低 |
切軸功能 | 使用三軸天線進行全向測量或單獨使用X軸、Y軸、Z軸進行測量 |
平均功能 | 可選擇滑動平均或定時平均：滑動平均為當前時間向前推移的設定時間內的平均值；定時平均則為設定時間內的平均值，達到設定時間自動暫停測量 |
保存功能 | 單擊保存后，可選擇保存數據文件（所有數據，.os4類型數據）、數據列表（文本文件或者EXCEL文件）、頻譜分析圖和截圖文件（圖片文件）多個文件 |
自動保存功能 | 當選擇定時平均時，可設置自動保存，即達到設定時間時，自動將所選保存數據類型（同保存功能一致）自動保存到指定文件夾下 |
瀏覽功能 | 可以直接在主機中瀏覽記事本文件，調取查看保存的頻譜圖 |
錄制與回放功能 | 選擇保存所有數據后，可以對保存時間內的數據進行瀏覽回放，并可以再次對數據進行軌跡切換、積分、標記、存儲、截圖等操作 |
選頻測量模式 | |
測量原理 | 頻譜分析，然后將內置的多個頻段（含用戶自定義頻段）分別進行積分計算頻段內的總場強 |
內置運營商頻段 | 移動、聯通、電信三大運營商各個2G、3G、4G、5G頻段、廣播和電視頻段的選頻測量值和總場強值 |
自定義 | 可自定義探頭范圍內任意頻段，可設置個數20000個以上 |
結果類型 | 實時值 平均值 ******值 結果類型同時顯示 |
測量時間 | 可設置測量1s～24h內的平均值和******值 |
限值功能 | 內置GB8702-2014、ICNIRP2020公眾、ICNIRP2020職業、ICNIRP2010公眾、ICNIRP2010職業等限值，支持自定義安全限值，超過限值會提示，能夠給出頻點場強值（或功率密度）與限值的百分比 |
結果顯示 | 表格顯示電信運營商服務名稱（或自定義名稱），對應的頻段、場強等 |
噪聲抑制 | 可設置噪聲抑制功能，獲取動態噪底，可手動設置信噪比，動態濾除噪聲影響 |
幅度設置 | 可設置參考幅度1V/m、10 V/m、30 V/m 、100 V/m、1000 V/m，不同參考幅度對應的噪聲底度不同，參考幅度越大，噪聲底度越高，測量靈敏度越低 |
切軸功能 | 使用三軸天線進行全向測量或單獨使用X軸、Y軸、Z軸進行測量 |
平均功能 | 可選擇滑動平均或定時平均：滑動平均為當前時間向前推移的設定時間內的平均值；定時平均則為設定時間內的平均值，達到設定時間自動暫停測量 |
保存功能 | 單擊保存后，可選擇保存數據文件（所有數據，.os4類型數據）、數據列表（文本文件或者EXCEL文件）和截圖文件（圖片文件）以及最后一刻的頻譜截圖（圖片文件后臺自動生成頻譜圖） |
自動保存功能 | 當選擇定時平均時，可設置自動保存，即達到設定時間時，自動將所選保存數據類型（同保存功能一致）自動保存到指定文件夾下 |
瀏覽功能 | 可以直接在主機中瀏覽記事本文件，調取查看保存的截圖 |
錄制與回放功能 | 選擇保存所有數據后，可以對保存時間內的數據進行瀏覽回放，并可以再次對數據進行存儲、截圖等操作 |
雷達測量模式 | |
測量原理 | 利用電平時域采樣技術，對雷達工作頻段快速測量得到峰值及方均根值 |
測值類型 | RMS 實時值：顯示當前的 RMS 值測量結果 RMS ******值：RMS ******值保持 峰值實時值：顯示當前的峰值測量結果 峰值******值：峰值的******值保持 |
最小測量脈沖寬度 | 連續預覽模式8ns，連續流模式128ns |
測量帶寬 | 100MHz/2 n，n=0,1,2……10 |
場強觸發功能 | 可設置脈沖觸發場強，當測量脈沖場強達到設定觸發門限后，捕捉信號波形 |
測量模式 | 連續預覽模式、連續流模式 |
保存功能 | 保存時可選擇保存數據文件（所有數據，.zf類型數據）、數據列表（文本文件或者EXCEL文件）和截圖文件（圖片文件） |
自動保存功能 | 當選擇定時平均時，可設置自動保存，即達到設定時間時，自動將所選保存數據類型（同保存功能一致）自動保存到指定文件夾下 |
瀏覽功能 | 可以直接在主機中瀏覽記事本文件，調取查看保存的截圖 |
回放功能 | 選擇保存所有數據后，可以對保存時間內的數據進行瀏覽回放，并可以再次對數據進行存儲、截圖等操作 |
信號分析模式 | |
測量原理 | 信號頻譜分析原理，相當于一臺專業的頻譜分析儀 |
軌跡類型 | 實時值：顯示當前的測量結果 ******值：******值保持模式 平均值：滑動平均值 刷新：刷新當前測量，重新顯示當前結果類型 |
檢波方式 | RMS檢波、峰值檢波（選配） |
參考電平 | -80dBm～+23dBm（>30MHz） |
衰減器 | 手動設置或自動設置 |
前置放大器 | 手動設置開關 |
通用參數 | |
工作溫度 | -10℃～+50℃ |
濕度 | ≤95%RH，無冷凝 |
重量 | 2.23kg，不含天線及延長線 |
尺寸（長×寬×高） | 251mm×194mm×65mm |
顯示 | IPS高清屏、防刮電容觸摸屏 8英寸，1024*768像素 |
接口 | 天線數據接口：天線控制 USB 光纖 無線WIFI |
數據射頻延長線 | 長度1.8米，內置芯片，插損自動補償，N型接頭 |
供電 | 11.1V/6.8AH鋰電池 工作時長3.5小時（標稱） |
充電器 | 100V～240V@50Hz輸入，12.6V/3A輸出，2.5小時充滿（標稱） |
校準周期 | 12個月 |
防水防塵 | IP55 |
靜電抗擾度 | 符合GB/T17626.2-2018標準等級3 |
射頻抗擾度 | 符合GB/T17626.3-2016標準等級4 |

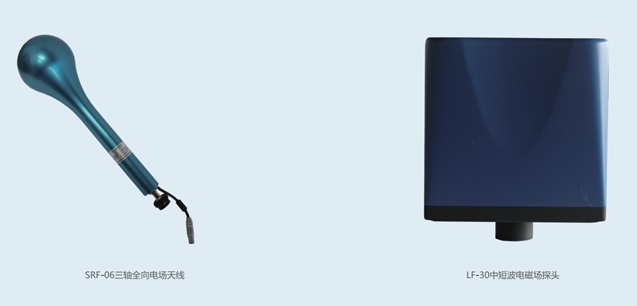

SRF-06三軸全向電場天線 | |
頻率范圍 | 30MHz～6GHz |
天線類型 | 電場，偶極子天線 |
傳感器類型 | 能夠切換掃描軸的三軸天線 |
檢出下限 | 2.6×10-9W/m2（1mV/m） |
檢出上限 | 238W/m2（300V/m） |
******場強 | 1000V/m（毀壞門限） |
頻響誤差 | ≤±1.5dB（700MHz～5GHz） ≤±2.0dB（30MHz～700MHz，5GHz～6GHz） |
線性誤差 | ≤±0.8dB |
各向同性 | ＜1.5dB |
動態范圍 | ＞60dB |
擴展不確定度 | ±2.7dB（30MHz~5GHz） ±3.0dB（5GHz~6GHz） |
測量精度 | 1mV/m |
積分底噪 | 0.05V/m（@1V/m量程，積分范圍700MHz~5GHz） |
工作溫度 | -10℃～+50℃ |
工作濕度 | ≤95%RH，無冷凝 |
防塵防水 | IP55級 |
重量 | 355g |
尺寸 | 長440mm，天線直徑70mm |
射頻接口 | N型，公頭，50Ω |
校準頻點 | 25個參考點；（30，50，100，300，400，500，600，700，800，900，1000）MHz；（1.2，1.4，1.6，1.8，2，2.2，2.45，2.6，3，3.5，4，4.5，4.8，5.2，5.5，5.8，6）GHz；主機在參考點之間進行線性插值處理 |
推薦校準周期 | 12個月 |
SRF-09三軸全向電場天線 | |
頻率范圍 | 200MHz～9.5GHz |
天線類型 | 電場，偶極子天線 |
傳感器類型 | 能夠切換掃描軸的三軸天線 |
檢出下限 | 2.6×10-9W/m2（1mV/m） |
檢出上限 | 424W/m2（400V/m） |
******場強 | 1000V/m（毀壞門限） |
頻響誤差 | ≤±1.5dB（200MHz～5GHz） ≤±2.0dB（5GHz～9.5GHz） |
線性誤差 | ≤±0.8dB |
各向同性 | ＜1.5dB（≤5GHz） ＜2.5dB（＞5GHz） |
動態范圍 | ＞60dB |
擴展不確定度 | ±2.7dB（200MHz~5GHz） ±3.8dB（5GHz~9.5GHz） |
測量精度 | 1mV/m |
工作溫度 | -10℃～+50℃ |
工作濕度 | ≤95%RH，無冷凝 |
防塵防水 | IP55級 |
重量 | 355g |
尺寸 | 長440mm，天線直徑70mm |
射頻接口 | N型，公頭，50Ω |
推薦校準周期 | 12個月 |
SRF-18單軸向電場天線 | |
頻率范圍 | 6GHz～18GHz |
天線類型 | 電場天線 |
方向性 | 單軸向天線，H面為全向 |
檢出下限 | 2.6×10-7W/m2（10mV/m） |
檢出上限 | 424W/m2（400V/m） |
******場強 | 1000V/m（毀壞門限） |
頻響誤差 | ≤±3dB |
線性誤差 | ≤±1dB |
動態范圍 | ＞60dB |
工作溫度 | -10℃～+50℃ |
工作濕度 | ≤95%RH，無冷凝 |
防塵防水 | IP55級 |
射頻接口 | N型，公頭，50Ω |
尺寸 | 260mm×φ123mm |
推薦校準周期 | 12個月 |
SRF-03三軸全向電場天線 | |
頻率范圍 | 30MHz～4.2GHz |
天線類型 | 電場，偶極子天線 |
傳感器類型 | 能夠切換掃描軸的三軸天線 |
檢出下限 | 6.5×10-8W/m2（5mV/m） |
檢出上限 | 238W/m2（300V/m） |
******場強 | 1000V/m（毀壞門限） |
頻響誤差 | ≤±1.5dB（典型值） |
線性誤差 | ≤±0.8dB（典型值） |
各向同性 | ≤1.5dB |
動態范圍 | ＞60dB |
擴展不確定度 | ±2.7dB（200MHz~4.2GHz）； |
測量精度 | 1mV/m |
工作溫度 | -10℃～+50℃ |
工作濕度 | ≤95%RH，無冷凝 |
防塵防水 | IP55級 |
重量 | 355g |
尺寸 | 長440mm，天線直徑70mm |
射頻接口 | N型，公頭，50Ω |
校準頻點 | 23個參考點；（30，50，100，200，300，400，500，600，700，800，900，1000）MHz；（1.2，1.4，1.6，1.8，2，2.2，2.45，2.6，3，3.5，4）GHz； 主機在參考點之間進行線性插值處理 |
推薦校準周期 | 12個月 |
SRF-01三軸全向磁場天線 | |
頻率范圍 | 100kHz～300MHz |
天線類型 | 磁場，線圈 |
傳感器類型 | 能夠切換掃描軸的三軸有源環天線 |
量程范圍 | 0.03mA/m~10A/m(＜500kHz） 0.003mA/m～10A/m（≥500kHz） |
******場強 | 15A/m（毀壞門限） |
頻響誤差 | ≤±1.0dB（典型值） |
線性誤差 | ≤±0.8dB（典型值） |
各向同性 | ≤1.0dB（典型值） |
擴展不確定度 | ≤2.0dB |
動態范圍 | ＞80dB |
工作溫度 | -10℃～+50℃ |
工作濕度 | ≤95%RH，無冷凝 |
防塵防水 | IP55級 |
重量 | 450g |
尺寸 | 長451mm，天線直徑125mm |
射頻接口 | N型，公頭，50Ω |
校準頻點 | 50個參考點，主機在參考點之間進行線性插值處理 |
推薦校準周期 | 12個月 |
LF-30中短波電磁場探頭 | ||
頻率范圍 | 9kHz～30MHz | |
天線類型 | 電場 | 磁場 |
傳感器類型 | 三軸掃描的有源電容極板 | 三軸掃描的有源線圈 |
場強量程 | 0.05V/m～600V/m（@＞500kHz） | 1mA/m～10A/m |
分辨率 | 0.001V/m | 0.1mA/m |
頻響誤差 | ≤±1.5dB（典型值） | |
線性誤差 | ≤±0.8dB典型值） | |
各向同性 | ≤0.5dB（典型值） | |
擴展不確定度 | ≤±2dB | |
動態范圍 | ＞80dB | |
測量結果 | 頻譜及場強值（6分鐘監測平均值 ） | |
頻率誤差 | ＜被測頻率的10-3數量級 | |
數據采集取樣率 | 不小于1次/秒（中波廣播@頻率分辨率1kHz；短波廣播@頻率分辨率3kHz) | |
探頭運行時間 | ≥3小時 | |
電池容量 | 3.7V/9000mAh | |
充電器 | 110V-240V@50Hz輸入，4.2V/1A輸出 | |
工作溫度 | -10℃～+50℃ | |
工作濕度 | ≤95%RH，無冷凝 | |
重量 | 800g | |
尺寸（長×寬×高） | 95mm×95mm×115mm | |
輸出方式 | 光纖 | |
推薦校準周期 | 12個月 | |
標準配置 | 5m光纖，充電器，出廠校準證書 | |
測量主機 | OS-4P主機或計算機 | |
LF-04D低頻電磁場探頭 | ||
頻率范圍 | 1Hz～400kHz | |
天線類型 | 電場 | 磁場 |
傳感器類型 | 三軸掃描的電容極板 | 三軸掃描的線圈 |
場強量程 | 0.01V/m～100kV/m | 1nT～10mT |
******過載 | 200kV/m | 20mT |
頻響誤差 | ≤±0.4dB（典型值） | ≤±0.4dB（典型值） |
線性誤差 | ≤±0.3dB典型值） | ≤±0.3dB典型值） |
各向同性 | ≤0.4dB（典型值） | ≤0.4dB（典型值） |
擴展不確定度 | ±0.7dB | |
數據處理方式 | FFT計算 | |
測量結果 | 頻譜及場強值 | |
探頭運行時間 | 10小時以上（標稱值） | |
電池容量 | 3.7V/9000mAh | |
充電器 | 110V～240V@50Hz輸入，4.2V/1A輸出 | |
工作溫度 | -10℃～+50℃ | |
工作濕度 | ≤95%RH，無冷凝 | |
防塵防水 | IP52級 | |
重量 | 642g | |
尺寸（長×寬×高） | 88mm x 88mm x 108mm | |
輸出方式 | 光纖 | |
推薦校準周期 | 12個月 | |
標準配置 | 5m光纖，充電器，出廠校準證書 | |
測量主機 | OS-4P選頻式電磁輻射監測儀主機或計算機 | |
EMS-06寬帶場強探頭 | |
頻率范圍 | 100kHz～6GHz |
量程范圍 | 0.2V/m~680V/m |
頻率響應 | ±1.2dB（800MHz~3GHz） ±2.8dB（100kHz~800MHz，3GHz~6GHz） |
各向同性 | ±0.8dB（100kHz～5GHz） ±1dB（5GHz～6GHz） |
線性度 | ≤±1dB |
EMS-18寬帶場強探頭 | |
頻率范圍 | 300MHz~18GHz |
量程范圍 | 0.6V/m~800V/m |
頻率響應 | ±1.5dB（700MHz~4.2GHz） ±2.8dB（4.2GHz~12GHz） ±3dB（其他頻段）； |
各向同性 | ±0.8dB（≤4.2GHz）； ±1dB（4.2GHz~12GHz）； ±2dB（＞12GHz） |
線性度 | ±0.8dB（2 V/m~400V/m）; |
EMS-40寬帶場強探頭 | |
頻率范圍 | 200MHz~40GHz |
量程范圍 | 0.8V/m~800V/m |
頻率響應 | ±3dB（300MHz~18GHz）； ±4dB（其他頻段） |
各向同性 | ±0.8dB (≤4.2GHz)； ±1.5dB(＞4.2GHz) |
線性度 | ±1 dB（2 V/m~400V/m）; |
EMS-60寬帶場強探頭 | |
頻率范圍 | 200MHz~60GHz |
量程范圍 | 0.8V/m~800V/m |
頻率響應 | ±3dB（300MHz~18GHz）； ±4dB（其他頻段） |
各向同性 | ±0.8dB（≤4.2GHz）； ±1.5dB（4.2GHz~40GHz）； ±2dB（＞40GHz） |
線性度 | ±1 dB（2 V/m~400V/m） |
連續波毀壞電平 | 1600V/m |
脈沖毀壞電平 | 2000V/m |
供電時長 | 8小時以上（標稱值） |
工作溫度 | -10℃～+50℃ |
工作濕度 | ≤95%RH，無冷凝 |
防塵防水 | IP52級 |
重量 | 342g |
尺寸 | 435mm×φ59mm |
輸出接口 | 光纖 |
推薦校準周期 | 12個月 |
標準配置 | 5m光纖，射頻電場探頭，數據采集模塊OS-RF、出廠校準證書 |
測量主機 | OS-4P選頻式電磁輻射監測儀主機或計算機 |
通用配置信息 | |
型號名稱 | 配置 |
OS-4P | 測量主機, |
OS-4選頻分析儀軟件 | V1.0 |
SRF-06 | 三軸全向電場天線，30MHz～6GHz，含出廠校準證書 |
射頻延長線 | 含射頻線纜插損數據 |
鋰電池組（備用） | 6800mAh，充電電壓12.6V，標準電壓11.1V |
主機充電器 | 110～240V@50Hz輸入，12.6V/3A輸出 |
背帶 | |
腕帶 | |
便攜包裝箱 | |
中文操作手冊 | |
TR-01三腳架 | 木質三腳架，0.5m-1.7m |
5G測量專用配置信息 | |
型號名稱 | 配置 |
OS-4P | 測量主機（不可接入低頻探頭、中短波探頭及寬帶探頭） |
OS-4選頻分析儀軟件 | V1.0 |
SRF-06 | 三軸全向電場天線，30MHz～6GHz，含出廠校準證書 |
鋰電池組（備用） | 6800mAh，充電電壓12.6V，標準電壓11.1V |
主機充電器 | 110～240V@50Hz輸入，12.6V/3A輸出 |
專用便攜箱 | |
中文操作手冊 | |
雷達測量專用配置信息 | |
型號名稱 | 配置 |
OS-4P Pro | 測量主機（9kHz~20GHz） |
OS-4選頻分析儀軟件 | V1.0，含雷達測量功能 |
SRF-06 | 三軸全向電場天線，30MHz～6GHz，含出廠校準證書 |
SRF-18 | 單軸向電場天線，6GHz～18GHz，含出廠校準證書 |
鋰電池組（備用） | 6800mAh，充電電壓12.6V，標準電壓11.1V |
主機充電器 | 110～240V@50Hz輸入，12.6V/3A輸出 |
便攜包裝箱 | |
中文操作手冊 | |
配件信息（選配） | |
型號名稱 | 配置 |
OS-4P | 9kHz~6GHz測量主機 |
OS-4P Adv | 9kHz~9.5GHz測量主機 |
OS-4P Pro | 9kHz~20GHz測量主機 |
SRF-06 | 三軸全向電場天線，30MHz～6GHz，含出廠校準證書 |
SRF-03 | 三軸全向電場天線，30MHz～4.2GHz，含出廠校準證書 |
SRF-01 | 三軸全向磁場天線，100kHz～300MHz，含出廠校準證書 |
SRF-09 | 三軸全向電場天線，200MHz～9.5GHz，含出廠校準證書 |
SRF-18 | 單軸向電場天線，6GHz～18GHz，含出廠校準證書 |
LF-30 | 中短波電磁場探頭，9kHz～30MHz，含出廠校準證書及軟件，5m光纖 |
LF-01D | 低頻電磁場探頭，1Hz～100kHz，含出廠校準證書及軟件，5m光纖 |
LF-04D | 低頻電磁場探頭，1Hz～400kHz，含出廠校準證書及軟件，5m光纖 |
EMS-06 | 射頻電場探頭RF-06，100kHz~6GHz，含出廠校準證書，數據采集模塊OS-RF及5m光纖 |
EMS-18 | 射頻電場探頭RF-18，300MHz~18GHz，含出廠校準證書，數據采集模塊OS-RF及5m光纖 |
EMS-40 | 射頻電場探頭RF-40，200MHz~40GHz，含出廠校準證書，數據采集模塊OS-RF及5m光纖 |
EMS-60 | 射頻電場探頭RF-60，200MHz~60GHz，含出廠校準證書，數據采集模塊OS-RF及5m光纖 |
5米數據射頻延長線 | 含射頻線纜插損數據 |
LF-30/LF-04D/OS-RF充電器 | 110V～240V@50Hz輸入，4.2V/1A輸出 |
多功能天線夾具 | 實現探頭豎直、橫向、54.7°三種放置方法，實現單軸垂直極化接收信號 |
TR-01三腳架 | 木質三腳架，0.5m-1.7m |
6GHz計量校準證書 | |
低頻電磁場測量軟件 | V1.0 |
中短波電磁場測量軟件 | V1.0 |
寬帶射頻電磁場測量軟件 | V1.0 |
PC端數據軟件 | 選頻儀主機測量數據下載，瀏覽和處理 |
鋰電池組（備用） | 6800mAh，充電電壓12.6V，標準電壓11.1V |
大容量鋰電池組 | 13.6Ah，充電電壓12.6V，標準電壓11.1V，支撐OS-4P工作6.5小時 |
三腳架轉接頭 | 能使選頻儀主機快速安裝在三腳架上 |
背包 | 適配選頻儀和天線，方便攜帶 |
Copyright 2003 北京森馥科技股份有限公司 京ICP備05027221號-1 森馥科技客戶服務熱線 400-668-6776
品與解決方案-10034681665.jpg)
