SEM-400车辆电磁场曝露测量系统针对车辆电磁场测量、电动汽车无线充电系统电磁环境测量及轨道交通的低频磁场测量需求而设计，能够满足GB/T37130、TB/T3351、GB/T32577等标准的要求，具有多探头分布式同步监测低频磁场，依照GB8702-2014、ICNIRP2010、ICNIRP1998等国内外限值标准进行评价、对电磁场信号进行时域及频谱分析、快速测量等特点。能够满足您对车辆及轨道交通电磁场相对于人体曝露的测量需求。
车辆是我们公众日常的交通工具，车内的电磁污染受到了公众越来越多的关注。新修订的强制标准GB27630-202X《乘用车内空气质量评价标准》拟将车内电磁场作为其中一项指标进行要求，按GB/T37130-2018 《车辆电磁场相对于人体曝露的测量方法》中的测量方法对车内磁场强度进行测量，在10Hz~400kHz的频率范围内，电磁场测量结果应满足GB8702-2014的电磁曝露公众限值要求。
对于无线充电汽车，GB/T 38775.4-2020《电动汽车无线充电系统 第4部分：电磁环境限值与测试方法》给出了电动汽车无线充电系统的电磁环境限值要求及测量方法，GB/T32577-2016、TB/T3551-2014《动车组内低频磁场限值与测量方法》给出了轨道交通的低频磁场曝露限值要求及测量方法，要求对轨道交通的低频磁场曝露进行限制。
SEM-400车辆电磁场曝露测量系统针对车辆电磁场测量、电动汽车无线充电系统电磁环境测量及轨道交通的低频磁场测量需求而设计，能够满足GB/T37130、TB/T3351、GB/T32577等标准的要求，具有多探头分布式同步监测低频磁场，依照GB8702-2014、ICNIRP2010、ICNIRP1998等国内外限值标准进行评价、对电磁场信号进行时域及频谱分析、快速测量等特点。能够满足您对车辆及轨道交通电磁场相对于人体曝露的测量需求。
设计遵循的标准
SEM-400在设计中遵循以下标准，满足以下标准对于测量仪器设备的要求：
l GB/T32577-2016《轨道交通有人环境中电子和电气设备产生的磁场强度测量方法》
l TB/T3551-2014《动车组内低频磁场限值与测量方法》
l GB/T37130-2018《车辆电磁场相对于人体曝露的测量方法》
l GB/T 38775.4-2020 《电动汽车无线充电系统 第4部分：电磁环境限值与测试方法》
l JASO TP-13002:2013《关于汽车中人体暴露的电磁场测定方法的研究》
l IEC62764-1-2019《汽车环境中电子和电气设备相对于人体暴露场的测量程序 - 第1部分:低频磁场》
l IEC62597 《轨道交通有人环境中电子和电气设备产生的磁场强度测量方法》
l EN50500 《轨道交通有人环境中电子和电气设备产生的磁场强度测量方法》
仪器介绍
SEM-400/01单探头测量系统为经济型车辆电磁场测量系统，满足常规的车辆电磁环境监测要求，支持在车内及车外灵活布点。

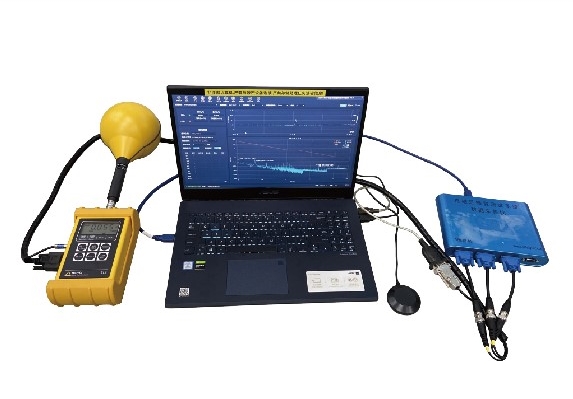

单探头系统由1个低频磁场测量仪、电磁场曝露测量系统数据采集仪SEM-DL-01、计算机及SEM-400电磁场曝露测量系统软件。其中低频磁场测量仪包括磁场探头及测量主机，用于测量空间中的磁场，输出X、Y、Z三轴的磁场模拟量，电磁场曝露测量系统数据采集仪SEM-DL-01为4通道模拟数据采集仪，对低频磁场测量仪输出的三个轴向磁场模拟量分别进行采集测量，然后通过计算机的SEM-400电磁场曝露测量系统软件进行数据处理得到频谱、磁场强度和或标准限值的百分比。
SEM-400/04四探头测量系统用于对车辆内一个座椅的头枕、靠部、座垫及脚部4个点位或者脚部的四个点位的电磁环境进行同步的监测，提高监测效率。也支持在车内或车外多个位置的同步监测，减少测试的时间及改善测试成本。
SEM-400/04四探头测量系统由4个低频磁场测量仪、1个电磁场曝露测量系统数据采集仪SEM-DL-04、一个7探头测量支架及SEM-400电磁场曝露测量系统软件。电磁场曝露测量系统数据采集仪SEM-DL-04为12通道模拟数据采集仪，搭载SEM-400电磁场曝露测量系统软件，显示监测图表及数据。提供7点位的人体模型测量支架，包括座椅的头枕、靠背、座垫三个点位以及脚部四个点位的低频磁场测量仪测量支撑。
支持4个低频磁场探头、每个低频磁场探头三个轴向模拟信号共12通道同步采集及频谱分析。
SEM-400/07七探头测量系统用于对车辆内一个座椅的头枕、靠背、座垫及脚部7个点位的电磁环境进行同步监测，提高监测效率。完整的GB/T 37130-2018标准要求测量解决范围包括1个电磁场曝露测量系统数据采集仪SEM-DL-07、7个低频磁场测量仪，1套7探头测量支架及SEM-400电磁场曝露测量系统软件。测量支架保持探头的中心距离座椅500px，满足IEC62764-1-2019标准中的要求。
支持7个低频磁场探头、每个低频磁场探头三个轴向模拟信号共21通道同步采集及频谱分析。
l车辆电磁场相对于人体曝露的测量
l无线充电汽车电磁环境的测量
l轨道交通电磁环境的测量
l动车组内低频磁场测量
l家用电器电磁辐射测量
l充电桩电磁辐射测量
l SEM-400/01单探头测量系统：经济型配置方案，满足车内车外灵活布点要求；
l SEM-400/04四探头测量系统：标准配置方案，满足对一个座椅头枕、靠背、座垫及脚部4个点位进行同步测量需求，测量快速效率高。
l SEM-400/07七探头测量系统：完整配置方案，满足对一个座椅头枕、靠背、座垫及脚部7个点位进行同步测量需求，测量快速效率高。
l 三轴全向磁场同步测量；
l 磁场量程：60nT-80mT；
l 测量频率范围：10Hz-400kHz，宽带测量及全频段的频谱分析，可扩展为1Hz-400kHz、5Hz-20kHz、5Hz-400kHz；
l 支持市场上主流的低频电磁场测量探头注1，如ELT400、SEM-400等；
l 依照ICNIRP1998公众限值、ICNIRP1998职业限值、ICNIRP2010公众限值、ICNIRP2010职业限值、GB8702-2014公众限值进行评估，给出限值的百分比；
l ICNIPR1998及ICNIPR2010限值的时域计权；
l GB8702-2014的频域计权，各频点占限值的百分比；
l 支持接入GPS，获取经度、纬度、速度及加速度等信息；
l 给出监测值随时间变化曲线；
l 对应于监测值随时间变化曲线的频谱分析及回放；
l 高速采集及多通道并行快速处理，高速测量。

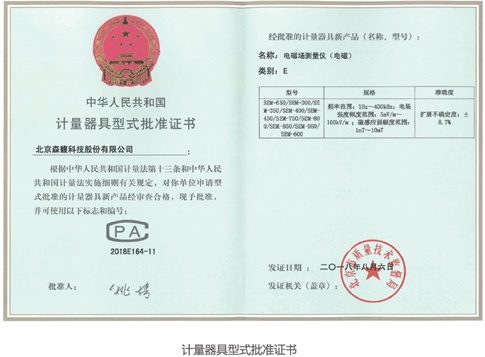

l 获得计量器具型式批准证书（证书编号：2018E164-11）。
注1：接入的探头需要有模拟信号输出接口
l 时域磁场测量结果和频域测量结果实时显示；
l 频域结果的频率分辨率满足GB/T37130-2018《车辆电磁场相对于人体曝露的测量方法》的要求；
l 数据可保存、浏览，可保存长时间测量结果；
l 内置符合IEC62311和IEC62233要求的时域数字滤波器，用户可切换获取ICNIRP1998公众限值、ICNIRP1998职业限值、ICNIRP2010公众限值、ICNIRP2010职业限值四种限值的时域计权值；
l 内置符合GB8702-2014限值的数字滤波器，可获得GB8702-2014的频域计权注2；
l 支持扩展30kHz-30MHz电场及磁场选频监测；
l 支持扩展直流磁场监测；
l 支持完整的七探头测量系统；
注2：目前尚未有标准或规范要求按照GB8702-2014限值进行时域计权。
SEM-400频率分辨率要求及实现 | ||
频率范围 | GB/T37130频率分辨率要求 | SEM-400频率分辨率 |
10Hz~5kHz | ≤1Hz | 1Hz |
5kHz~50kHz | ≤5Hz | 5Hz |
50kHz~500kHz | ≤50Hz | 50Hz |

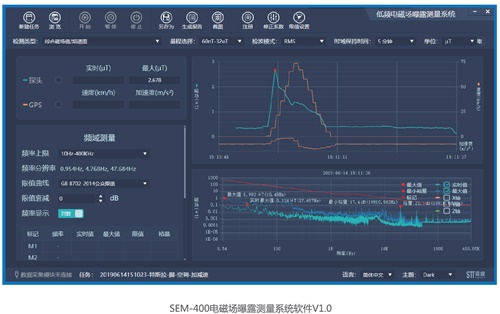

SEM-400电磁场曝露测量系统软件 | |
频率范围 | 1Hz~400kHz |
支持接入探头数量 | 1个、4个、7个 |
频谱分析 | 支持，基于FFT |
测量速度 | 由最小频率分辨率决定，通用约1s完成一次完整频段的测量更新 |
支持测量限值标准 | GB8702-2014、ICNIRP1998公众及职业限值、ICNIRP2010公众及职业限值 |
时域计权 | 依照ICNIRP1998公众、ICNIRP职业、ICNIRP2010公众、ICNIRP2010职业限值进行时域计权 |
频域计权 | 依照GB8702-2014限值进行各个频点的计权 |
测量误差 | ≤±5% |
主要功能 | 场强测量、限值百分比测量、测量数据存储/导出、测量频谱回放 |
定位 | 支持GPS定位 |
测量模式 | 频谱场强模式、标准限值计权模式可选 |
同步测量 | 支持4个探头，12路模拟信号同步测量；支持7个探头，21路模拟信号同步测量； |
可选频率范围 | 10Hz-400kHz，5Hz-20kHz，1Hz-400kHz，5Hz-400kHz |
支持系统平台 | Windows10、Windows11 |
语言 | 中文（简体），中文（繁体），英文 |
软件功能 | 自动生成报告、手动添加限值、一键截图、修正系数导入 |
单位 | μT、A/m、mA/m、dBμA/m |
时域时间设置 | 5分钟，15分钟，25分钟（更长可定制） |
主题颜色 | 暗色（室内使用），亮色（户外使用）可选 |
电磁场曝露测量系统数据采集仪SEM-DL-01 | |
模拟输入端口 | 4个，BNC |
供电 | USB3.0供电 |
数据通信接口 | USB3.0 |
采样率 | 1MS/s |
采样位数 | 12位 |
并行采集 | 4通道并行采集 |
尺寸 | 475px×350px×75px |
重量 | 0.5kg左右 |
支持接入磁场测量仪类型 | SEM-400，ELT-400 |
监测主机 | 需外接PC作为主机 |
电磁场曝露测量系统数据采集仪SEM-DL-04 | |
模拟输入端口 | 12个，BNC |
采样率 | 1MS/s |
采样位数 | 12位 |
供电 | 内置锂电池（可独立工作5小时以上） |
数据通信接口 | RS232×4 |
监测主机 | 需外接PC作为主机 |
并行采集 | 支持12通道并行采集 |
尺寸 | 1200px×1050px×550px |
重量 | 约10.4kg |
时域波形采集 | 支持 |
支持接入磁场测量仪类型 | SEM-400，ELT-400 |
工作温度 | -10℃~50℃ |
工作湿度 | 5%~95% |
电磁场曝露测量系统数据采集仪SEM-DL-07 | |
模拟输入端口 | 12个，BNC |
采样率 | 1MS/s |
采样位数 | 12位 |
供电 | 内置锂电池（可独立工作5小时以上） |
数据通信接口 | RS232×7 |
监测主机 | 需外接PC作为主机 |
并行采集 | 支持24通道并行采集 |
尺寸 | 1200px×1050px×550px |
重量 | 约12kg |
时域波形采集 | 支持 |
支持接入磁场测量仪类型 | SEM-400，ELT-400 |
工作温度 | -10℃~50℃ |
工作湿度 | 5%~95% |
直流磁场测量仪THM1176-MF | |
测量参量 | 直流磁场、交流磁场 |
频率范围 | DC-1kHz |
传感器类型 | 三轴全向霍尔传感器 |
测量量程 | 0.1T、0.3T、1T、3T |
准确度 | ±1% |
分辨率 | 0.1mT |
直流磁场测量仪THM1176-LF | |
测量参量 | 直流磁场、交流磁场 |
频率范围 | DC-1kHz |
传感器类型 | 三轴全向霍尔传感器 |
测量量程 | 8mT |
准确度 | ±20μT |
分辨率 | ±2μT |
LF-30中短波电磁场探头 | ||
频率范围 | 30kHz-30MHz（选配9kHz~30MHz） | |
天线类型 | 电场 | 磁场 |
传感器类型 | 三轴有源电容极板 | 三轴有源线圈 |
场强量程 | 0.05V/m～600V/m | 1mA/m～10A/m@≥300kHz |
频响误差 | ≤±1.5dB（典型值） | |
线性误差 | ≤±0.8dB典型值） | |
各向同性 | ≤1dB（典型值 | |
测量误差 | ≤2dB | |
数据处理方式 | FFT计算 | |
探头运行时间 | 3小时以上（标称值） | |
电池容量 | 3.7V/9000mAh | |
工作温度 | -10℃—50℃ | |
工作湿度 | ≤95%RH，无冷凝 | |
防尘防水 | IP52级 | |
重量 | 700g | |
尺寸（长×宽×高） | 109mm×109mm×129mm | |
输出方式 | 光纤 | |
推荐校准周期 | 12个月 | |
标准配件 | 5m光纤，充电器，出厂校准证书 | |
测量主机 | 需外接PC作为主机 | |
测量结果 | 频谱及场强值 | |
LF-30作为便携式中短波电磁场分析仪具有电场强度、磁场强度选配测量能力，具备良好的各向同性和平坦度。通过PC端软件展示频谱曲线，自动分辨******场强频点，自动完成带宽总场强计算，获取3轴分量和综合值。
产品配置SEM-400/01 | ||
名称 | 配置 | 编号 |
低频磁场测量仪 | 1个 | E-001 |
电磁场曝露测量系统数据采集仪SEM-DL-01 | 1个 | E-002 |
SEM-400电磁场曝露测量系统软件 | E-003 | |
便携式计算机（选配） | Windows系统，不少于2个USB接口，其中一个为USB3.0 | E-004 |
出厂校准证书（标配） | E-005 | |
计量校准证书（选配） | E-006 | |
车内支架（选配） | 1个，7个点位 | E-007 |
车外支架（选配） | 1个，不同高度3个点位 | E-008 |
DB15转3×BNC转接线 | 1根 | E-009 |
USB转232线 | 1根 | E-010 |
音频接口转232线 | 1根 | E-011 |
便携箱 | 1个 | E-012 |
GPS模块 | 1个 | E-013 |
产品配置SEM-400/04 | ||
名称 | 配置 | 编号 |
低频磁场测量仪 | 4个 | E-001 |
便携式计算机（选配） | Windows系统，不少于2个USB接口，其中一个为USB3.0 | E-004 |
电磁场曝露测量系统数据采集仪SEM-DL-04 | 1个 | E-013 |
SEM-400电磁场曝露测量系统软件 | E-003 | |
出厂校准证书（标配） | E-005 | |
计量校准证书（选配） | E-006 | |
车内支架（选配） | 1个，7个点位 | E-007 |
车外支架（选配） | 1个，不同高度3个点位 | E-008 |
DB15转3×BNC转接线 | 4根 | E-009 |
音频接口转232线 | 4根 | E-011 |
便携箱 | 1个 | E-012 |
GPS模块 | 1个 | E-013 |
产品配置SEM-400/07 | ||
名称 | 配置 | 编号 |
低频磁场测量仪 | 4个 | E-001 |
便携式计算机（选配） | Windows系统，不少于2个USB接口，其中一个为USB3.0 | E-004 |
电磁场曝露测量系统数据采集仪SEM-DL-07 | 1个 | E-015 |
SEM-400电磁场曝露测量系统软件 | E-003 | |
出厂校准证书（标配） | E-005 | |
计量校准证书（选配） | E-006 | |
车内支架（选配） | 1个，7个点位 | E-007 |
车外支架（选配） | 1个，不同高度3个点位 | E-008 |
DB15转3×BNC转接线 | 7根 | E-009 |
音频接口转232线 | 7根 | E-011 |
便携箱 | 1个 | E-012 |
GPS模块 | 1个 | E-013 |
