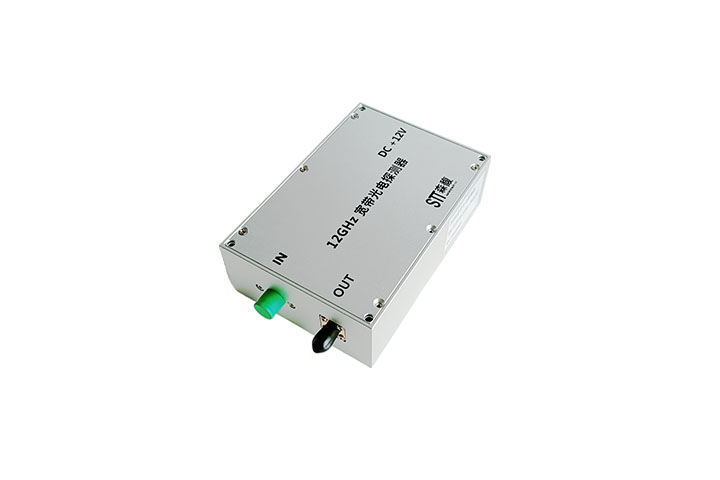

12 GHz模拟光电探测器采用了低噪声高速PIN探测器，具有高响应速度、高带宽、高增益等特点，可选单模光纤或自由空间耦合，SMA连接器输出，主要应用于微波光子系统、光传感系统、光电检测系统及示波器前置光电转换器等。
12 GHz模拟光电探测器采用了低噪声高速PIN探测器，具有高响应速度、高带宽、高增益等特点，可选单模光纤或自由空间耦合，SMA连接器输出，主要应用于微波光子系统、光传感系统、光电检测系统及示波器前置光电转换器等。
微波光子
光传感
光电检测系统
示波器前置光电转换器
850-1650 nm多个波段可选
超宽带，低噪声、高增益
小型化封装，内置M3孔，方便安装使用
光纤、空间耦合输入可选
性能参数
参数 | 符号 | 单位 | 值 |
响应波长范围 | λ | nm | 850-1650 |
光敏面直径 | φ | um | 40 |
响应度 | R | A/W | 0.85 |
-3dB 带宽 | BW | GHz | 12 |
上升时间 | trise | ns | <1 |
增益 | Gain | V/W | 600 |
饱和光功率 | Ps | mW | 3 |
输出阻抗 | Ro | Ω | 50 |
工作电压 | Vop | V | 12 |
工作电流 | I | mA | 100 |
外形尺寸 | L×W×H | mm | 114×78×37 |
输出接口 | SMA | ||
输入方式 | 光纤 | ||
光纤接头 | FC/APC | ||
极限条件
参数 | 符号 | 单位 | 最小值 | 典型值 | ******值 |
输入光功率 | Pin | mV | 5 | ||
工作电压 | Vop | V | 12 | 16 | |
工作温度 | Top | oC | -10 | 25 | 60 |
储存温度 | Tst | oC | -40 | 25 | 85 |
湿度 | RH | ％ | 5 | 90 |
