SEM-600D电磁辐射分析仪是一款性能强大的用于1Hz~100kHz电磁场监测、高频电磁场监测、超高频辐射监测及微波辐射监测的超宽频电磁辐射分析仪。配套的电磁场探头覆盖了1Hz ~ 60GHz，从低频到毫米波频段，其中1Hz~30MHz为选频式电磁场监测，100kHz~60GHz为宽频带场强监测。主机配射频电磁场探头，对移动通信基站、广播电视、雷达等超高频辐射和微波辐射进行监测。主机配低频电磁场探头，可对工作场所、交流输变电工程、用电设施的工频电磁场以及车辆、轨道交通的电磁环境进行监测。高频电磁场探头用于工作场所、中短波广播的高频电磁场监测。
主要特征：
l低频、高频、超高频、微波一体式超宽频主机
l1Hz ~ 100kHz电场和磁场探头，支持电场和磁场同步监测、频谱分析和选频测量；
l9kHz~30MHz高频电磁场探头严格按照标准要求分别选频监测高频电场和高频磁场，准确按照限值标准进行评估；
l直插式宽频带射频场强探头，可同时满足高频电场、超高频辐射及微波辐射的监测需求
l高达60GHz的微波辐射探头，满足雷达、卫星、毫米波频段的微波辐射监测需求
l内置同步环境温度、相对湿度监测，方便数据分析及溯源；
l内置交流架空输电线路工频电磁场仿真：依照HJ24-2020标准仿真预测交流架空输电线路工频电场工频磁场；支持不少于10个回路的电磁场仿真预测；支持空间任意点位的电磁场仿真预测；支持监测数据和预测数据比对；
l超高频辐射测量参量功率密度、电场强度，1Hz~100kHz测量参量为电场强度、磁感应强度，高频电磁场测量参量为电场强度、磁场强度；微波辐射测量参量为功率密度；
l内置卫星导航定位模块，便于监测过程管理；
l实时值、平均值、max值、时间曲线、频谱分析等数据模式；
l便携式设计，超高频辐射、微波辐射支持手持测量，1Hz~100kHz电场和磁场、高频电磁场支持三脚架架设测量；
l主机和探头均内置电池供电，满足4小时以上连续运行使用；
l内置温度、湿度、大气压测量，满足监测数据的环境影响评估需求；
l支持蓝牙通信和光纤通信。
l支持接入移动互联网，进行数据传输。

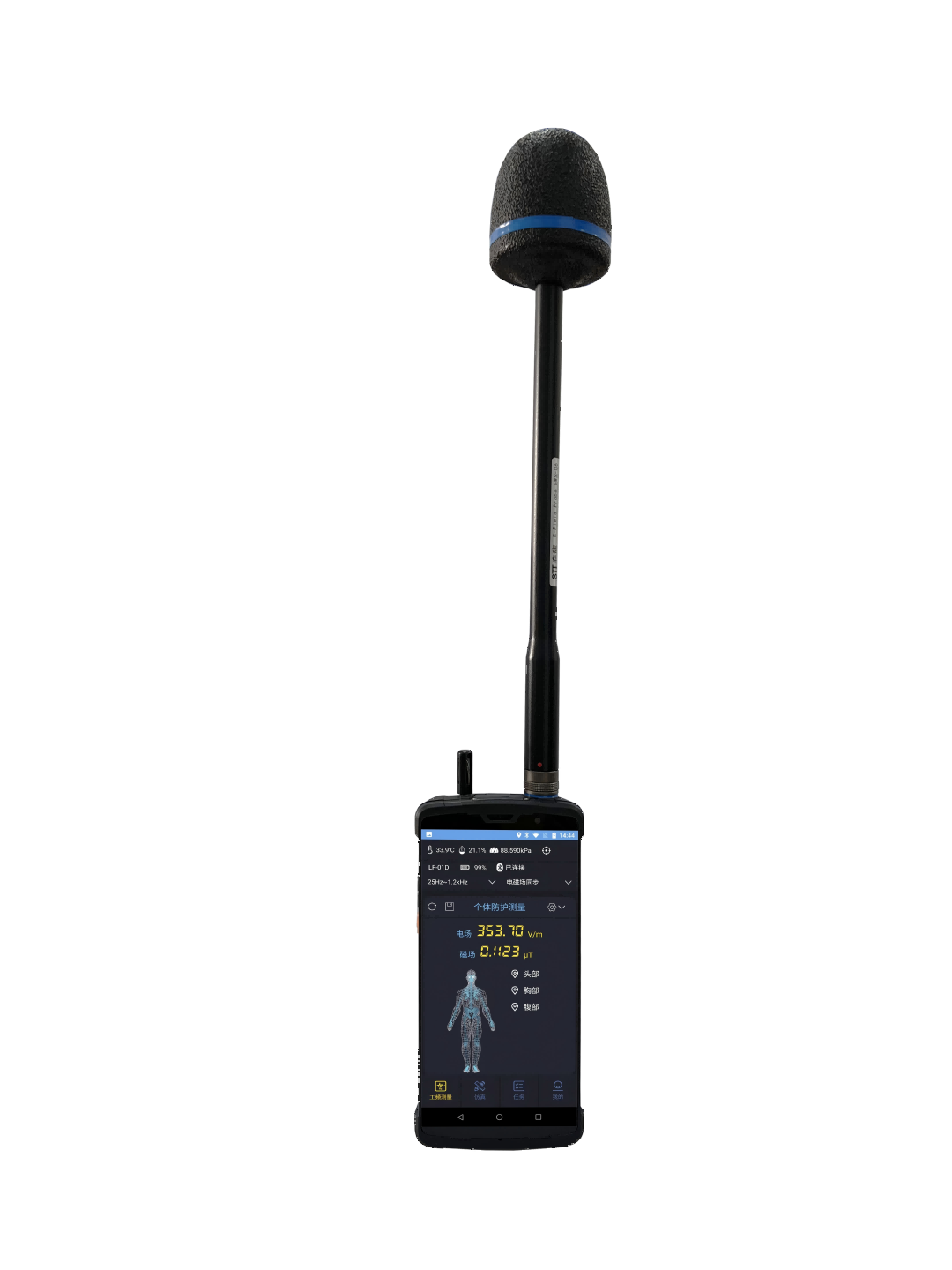

-b5d1db7e-eddd-4aa4-ac4e-e5d6ae5556f6.png "600D(1).png")
产品满足以下标准：
l《工作场所物理因素职业接触限值 第2部分：物理因素》（GBZ2.2-2007）
l《工作场所物理因素测量 第1部分：超高频辐射》（GBZ/T189.1-2007）
l《工作场所物理因素测量 第2部分：高频电磁场》（GBZ/T189.2-2007）
l《工作场所物理因素测量 第3部分：1Hz～100kHz电场和磁场》（GBZ/T189.3-2018）
l《工作场所物理因素测量 第5部分：微波辐射》（GBZ/T189.5-2007）
l《电磁环境控制限值》（GB8702-2014）
l《辐射环境保护管理导则电磁辐射监测仪器和方法》（HJ/T 10.2-1996）
l《交流输变电工程电磁环境监测方法》（试行）（HJ681-2013）
l《移动通信基站电磁辐射环境监测方法》（HJ972-2018）
l《中波广播发射台电磁辐射环境监测方法》（HJ 1136-2020）
l《短波广播发射台电磁辐射环境监测方法》（HJ 1199-2021）
l《电磁辐射暴露限值和测量方法》（GJB5313A-2017）
l《用于人体暴露评估的移动通信基站射频场强、功率密度和比吸收率的测量》（IEC62232-2022）
l《关于人体电磁暴露的直流磁场、1Hz～100kHz交流电场和交流磁场的测量-第一部分：测量仪器的要求》（IEC61786-1-2013）
l工作场所物理因素测量：1Hz-100kHz电场和磁场；
l工作场所物理因素测量：高频电磁场；
l工作场所物理因素测量：超高频辐射；
l工作场所物理因素测量：微波辐射；
l交流输变电工程、配电网、机房、家用电器、地铁、高铁等场所工频电磁场监测；
l通信基站、雷达、导航台、卫星地球站等电磁场监测；
l长波、中波、短波、超短波等广播电视设施电磁场监测；
l高频感应炉、烘干设备、微波炉、微波理疗仪、核磁共振等工科医设备监测；
l电磁环境质量及安全评估；
l国防电子对抗电磁曝露测量及安全评估。
l手持智能终端
基于安卓平台构建，方便的移动互联应用，以触控+大屏的显示的方式，拓展显示空间，强调所见即所得
l高频电场、高频磁场选频监测
高频电磁场探头LF-30实现高频电场、高频磁场选频监测及频谱分析，根据GBZ2.2的要求，高频电场、高频磁场要分别监测，且0.1~3MHz和3MHz-30MHz电场限值不同，磁场限值仅限于0.1MHz-3MHz，需要选频监测。
l现场校准器
GBZ/T189.1、GBZ/T189.2和GBZ/T189.5均要求在测量前应按照仪器使用说明书进行校准，支持配备了TEM小室校准系统、STT-CAL-RF校准器用于高频电磁场探头、超高频辐射探头和微波辐射探头的现场校准。
l五个频段独立电磁场探头
1Hz~100kHz电磁场探头LF-01D、高频电磁场探头LF-30（9kHz-30MHz）、超高频辐射探头RF-06、微波辐射探头RF-40（200MHz-40GHz）分别测量1Hz~100kHz电场和磁场、高频电磁场、超高频辐射和微波辐射，避免其他频段电磁辐射的干扰。
l三轴全向探头
1Hz~100kHz电场和磁场、高频电磁场均采用三轴全向电场、磁场一体式探头，超高频辐射探头和微波辐射探头也均是三轴全向设计，有良好的各向同性，在测量时不需要调整探头的方向即可测量得到环境的电磁场，降低测量系统的复杂度，方便测量使用。
l人体头胸腹部测量
GBZ/T189.3、GBZ/T189.1要求在头部、胸部、腹部位置监测，GBZ/T189.2、GBZ/T189.5要求在头部、胸部位置监测，开发了专用人体头胸腹部测量功能模式，使得监测方便快捷。
l辅助测量功能
温湿度测量：环境温度及湿度对监测仪正常测量有影响，监测标准及监测仪器中均给出了适合测量的温度及湿度条件。给出温度及湿度的记录，帮助用户对数据进行复现比对。
卫星定位：用于监测现场的定位及授时。同步采集定位信息和时间，可以追溯监测的点位及时间，为报告审核和监管提供了技术条件。
SEM－600D手持智能终端 | |
硬件及显示 | |
处理器 | 8核2GHz |
运存 | 4G |
内存 | 64G |
显示类型 | 彩色液晶，LCD屏幕 |
显示尺寸 | 6.0寸 |
显示分辨率 | 1080P高清屏 |
触控 | 触控操作，支持多点触控 |
拍照 | 内置摄像头，支持现场拍照 |
移动网络 | 内置，支持4G全网通 |
指南针 | 内置，支持 |
无线通信 | 蓝牙、WIFI |
水平仪 | 支持 |
探头通信接口 | 光纤、蓝牙，自适应切换 |
充电接口 | Type-C |
测量 | |
显示单位 | V/m，kV/m，μW/cm2，mW/cm2， A/m，μT，mT； 根据监测结果单位自动切换：V/m和kV/m，μT和mT |
结果类型 (三维全向) | 实时值, max值, 平均值(方均根平均、算术平均)，max平均值 |
三维分量 (X-Y-Z) | 实时X值, 实时Y值, 实时Z值，总场强值 |
频率范围 | 1Hz～300GHz，取决于所选择探头的频率范围 |
探头互换性 | 主机支持不同探头互换 |
8h加权平均值 | 支持8小时加权平均值 |
测量模式 | 标准法和简易法 |
人体测量 | 头胸腹部测量模式 |
电磁场同步测量 | 支持分别同步测量电场和磁场 |
测量值类型 | 方均根值，方均根检波 |
测量场类型 | 支持测量稳定场和不稳定场 |
数据存储 | 支持数据本地存储 |
数据查询 | 支持查询本地存储的数据 |
数据导出 | 支持 |
辅助测量功能 | |
温度测量 | 能同步测量环境温度 |
湿度测量 | 能同步测量环境相对湿度 |
大气压测量 | 支持同步测量环境大气压 |
定位功能 | 支持 |
打印功能 | 支持便携蓝牙打印机 |
电池电量 | 主机及探头电量测量及显示 |
通用说明 | |
防护等级 | IP65 |
电池 | 内置6000mAh可充电锂电池 |
工作时长 | 大于6小时 |
充电时长 | 小于2小时 |
通信接口 | 光纤、USB、蓝牙4.1 |
工作温度 | -20 °C～+55 °C |
工作湿度 | 相对湿度0~ 95%，无冷凝 |
尺寸 (高x宽x厚) | 272mm×103mm×43mm |
重量 | 550g |
LF-01D低频电磁场探头 | ||
频率范围 | 1Hz～100kHz | |
天线类型 | 电场 | 磁场 |
传感器类型 | 三轴扫描的电容极板 | 三轴扫描的线圈 |
场强量程 | 0.01V/m～100kV/m | 1nT～10mT |
max过载 | 200kV/m | 20mT |
频响误差 | ≤±0.4dB（典型值） | ≤±0.4dB（典型值） |
线性误差 | ≤±0.3dB典型值） | ≤±0.3dB典型值） |
各向同性 | ≤0.4dB（典型值） | ≤0.4dB（典型值） |
扩展不确定度 | ±0.7dB | |
数据处理方式 | FFT计算 | |
测量结果 | 频谱及场强值 | |
探头运行时间 | 10小时以上（标称值） | |
电池容量 | 3.7V/9000mAh | |
充电器 | 110V～240V@50Hz输入，4.2V/1A输出 | |
工作温度 | -10℃～+50℃ | |
工作湿度 | ≤95%RH，无冷凝 | |
防尘防水 | IP52级 | |
重量 | 642g | |
尺寸（长×宽×高） | 88mm x 88mm x 108mm | |
输出方式 | 光纤 | |
推荐校准周期 | 12个月 | |
标准配置 | 5m光纤，充电器，出厂校准证书 | |
测量主机 | SEM-600D | |
LF-30高频电磁场探头 | ||
频率范围 | 9kHz～30MHz | |
天线类型 | 电场 | 磁场 |
传感器类型 | 三轴扫描的有源电容极板 | 三轴扫描的有源线圈 |
幅度范围 | 0.1V/m～600V/m（上检出限 可扩展为1000V/m） | 1mA/m～10A/m（@≥300kHz， 上检出限可扩展为50A/m） |
分辨率 | 0.001V/m | 0.1mA/m |
频响误差 | ≤±1.0dB | |
线性误差 | ≤±0.8dB | |
各向同性偏差 | ±0.5dB@10MHz、30MHz | |
含修正系数测量精度 | ±1.0dB@10MHz、30MHz | |
动态范围 | ≥80dB | |
测量结果 | 频谱及选频场强值 | |
频率误差 | ＜被测频率的10-3数量级 | |
探头运行时间 | ≥3小时 | |
电池容量 | 3.7V/9000mAh | |
充电器 | 110V-240V@50Hz输入，4.2V/2A输出 | |
工作温度 | -10℃～+50℃ | |
工作湿度 | ≤95%RH，无冷凝 | |
重量 | 800g | |
尺寸（长×宽×高） | 95mm×95mm×115mm | |
输出方式 | 光纤 | |
推荐校准周期 | 12个月 | |
标准配置 | 5m光纤，充电器，出厂校准证书 | |
监控显示主机 | SEM600D或计算机 | |
RF-06电场场强探头 | |
传感器类型 | 三轴全向、电场、偶极子 |
频率范围 | 100kHz～6GHz |
幅度范围 | 0.2V/m~1000V/m |
频率响应 | ±1.2dB（800MHz~3GHz） ±2.8dB（100kHz~800MHz，3GHz~6GHz） |
各向同性偏差 | ±1dB |
线性度 | ≤±1dB |
监控显示主机 | SEM600D |
RF-18电场场强探头 | |
传感器类型 | 三轴全向、电场、偶极子 |
频率范围 | 300MHz~18GHz |
幅度范围 | 0.6V/m~1000V/m |
频率响应 | ±1.5dB（700MHz~4.2GHz） ±2.8dB（4.2GHz~12GHz） ±3dB（其他频段）； |
各向同性 | ±1dB（≤6GHz）； ±2dB（＞6GHz） |
线性度 | ±0.8dB（2 V/m~400V/m）; |
监控显示主机 | SEM600D |
RF-40电场场强探头 | |
传感器类型 | 三轴全向、电场、偶极子 |
频率范围 | 200MHz~40GHz |
幅度范围 | 0.8V/m~1000V/m |
频率响应 | ±3dB（300MHz~18GHz）； ±4dB（其他频段） |
各向同性 | ±1dB (≤6GHz)； ±1.5dB(＞6GHz) |
线性度 | ±1 dB（2 V/m~400V/m）; |
监测主机 | SEM600D |
主机通用配置信息 | |
型号名称 | 配置 |
SEM-600D | 手持智能终端 |
工频电磁场测量仪APP软件 | V1.0 |
充电器 | 110～240V@50Hz输入，充电电压4.2V，3A |
内成型专用软包 | — |
中文操作手册 | — |
配件信息（选配） | |
型号名称 | 配置 |
HF-30 | 高频磁场探头，100kHz～30MHz，含出厂校准证书 |
LF-30 | 高频电磁场探头，9kHz～30MHz，含出厂校准证书及软件，5m光纤 |
LF-01D | 低频电磁场探头，1Hz～100kHz，含出厂校准证书及软件，5m光纤 |
RF-06 | 射频电场探头，100kHz~6GHz，含出厂校准证书 |
RF-18 | 射频电场探头，300MHz~18GHz，含出厂校准证书 |
RF-40 | 射频电场探头，200MHz~40GHz，含出厂校准证书 |
STT-CAL-RF2 | 射频现场校准器，3.5GHz, 4V/m |
