随着高压直流输电线路的建成，环境安全监测变得愈发重要。“离子流密度”就是其中一项重要监测参数。在线路设计和建设中，需要将这些量控制在合理范围，以满足环境保护要求。

直流导体电晕时，电离形成的离子在电场力的作用下，向空间运动形成离子流。地面单位面积截获的离子流称为离子流密度，单位：nA/m2

  直流输电线路地面离子流密度分布示意图              双极直流输电线路电力线和带电离子分布示意图

目前我国使用的标准为：

DL/T1089-2008 《直流换流站与线路合成场强、离子流密度测量方法》

DL/T1088-2008 《±800kV特高压直流线路电磁环境参数限值》

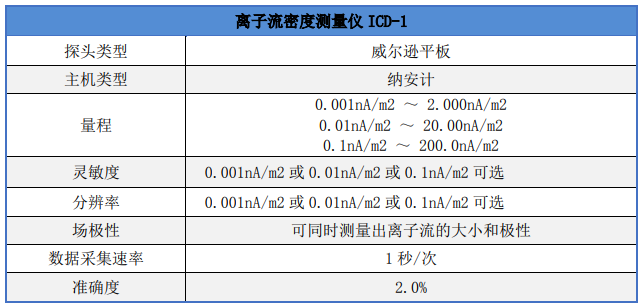

ICD-1离子流密度检测系统，可以让用户轻松，准确的测量直流输电线路下的离子流密度，并严格遵循标准。检测系统由主机、标准1m×1m Wilson平板（可选便携式0.4m×0.4m威尔逊平板）、无线传输模块、操作系统（专用软件+笔记本电脑）四部分组成。

高压直流输变电站设施检测

严格遵循标准测量要求

测量系统具有自动记录功能

可测量离子流密度大小和极性

采用平板式双面金属板（Wilson平板）来收集电荷来测量离子流密度，尺寸：1m×1m

记录间隔时间可根据用户需要选择（最长３０ｓ）

可自动生成测量报告和图表，并保留原始测量数据

自动给出统计值，符合评价标准

主机与计算机的连接采用无线发射技术

高灵敏度主机，可在测量中解决背景干扰

内置可充电锂电池，为用户提供长久电力

可选量程范围，为用户提供方便测量选择

Wilson平板

离子流采集板（威尔逊平板）用于截获空间离子电流。离子流采集板的面积应足够大，使其截获的离子电流较大，易于进行测量。根据国家标准要求采用1m×1m双层金属板。也可采用较小面积的离子流采集板（0.4m×0.4m可选），可以在一定区域布置较多的测量点，这在换流站的测量中尤为重要；

离子流采集板采用双面铝板制作。采集板的上表面包括离子流采集面、绝缘带和屏蔽环。离子流采集板采用了优化的比例设计，可使采集板的误差降低，为用户提供需求配置方案。

通过软件，可直观的看到每个监测点的状态，后台可同时将数据保存下来，通过纵坐标可以轻松分出线路极性；用户还可看到电晕放电具有随机性，离子流会随机波动。因此，在测量离子流密度时，需要一段连续的测量时间，以便获取足够的数据。离子流密度的连续测量时间应不小于30min，并记录100个数据。

在离子流密度连续测量中，测量数据分散性较大，需要用累计概率的方法进行数据处理（统计值），其方法与处理地面合成场强数据时相同，软件可根据用户需求直接生成报告，并在报告中直接标出统计场强值，用户还可将温湿度、风速等参数直接在软件中输入。
